京轩仪器DYR026Ⅲ 压气机性能实验台产品详情

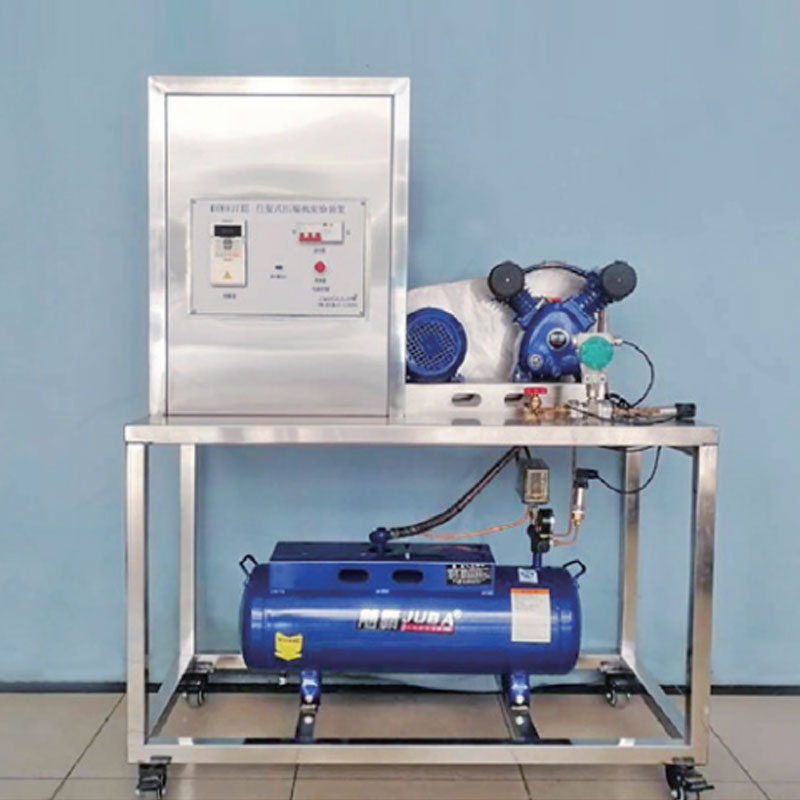

DYR026Ⅲ 压气机性能实验台：专业教学与科研的理想之选

一、实验目的深度解析

1. 深入理解活塞式压气机：通过本实验台，使用者能够全面且深入地了解活塞式压气机的工作原理与内部构造，为后续的实践操作和理论研究奠定坚实基础。

2. 精准掌握效率计算方法：依据实验过程中精确测量的数据，实验人员可以熟练掌握计算压气机定温压缩效率和容积效率的方法，提升数据处理与分析能力。

3. 全面分析性能影响因素：深入探究影响压气机性能的各类因素，有助于使用者在实际应用中优化压气机的工作状态，提高其工作效率和稳定性。

二、卓越技术指标

1. 适宜工作环境：该实验台可在常温、常压环境下稳定运行，无需特殊的环境条件，降低了使用成本和维护难度。

2. 智能数据采集与分析：借助先进的微机系统，能够实时动态采集压气机的各项性能参数，并生成直观的展开（p - α）和封闭（p - v）示功图。同时，可精准计算压气机的容积效率、定温压缩效率等关键性能参数，为教学和科研提供有力的数据支持。

3. 安全可靠的工作电源：工作电源为电压 AC380V±10%、50Hz 的三相五线制，功率≤5.5kw。此外，还配备了完善的接地保护、漏电保护和过流保护装置，确保使用过程中的安全可靠。

4. 环保安全的线路安装：电源线路及控制线采用环保阻燃电气配线槽进行安装，具有绝缘、防弧、阻燃自熄等特性，布线整齐规范，配线槽尺寸为 30*30mm，有效保障了线路的安全性和稳定性。

5. 紧凑合理的外型尺寸：装置外型尺寸为 1200×600×1250mm，结构紧凑，占地面积小，便于在实验室等有限空间内安装和使用。

三、优质主要配置及参数

1. 高效压气机：工作压力可达 0.8mpa，转速为 1040rpm，电机功率 1.5KW，排气量 0.12m³/min，容积 40l，电压频率 380V/50HZ，能够满足实验和教学的多种需求。

2. 精准压力变送器：提供 0~1Mpa 和 0~1.6Mpa 两种量程选择，精度等级达到 2.5 级，输出 4~20mA，精度 0.5％FS，供电 24VDC，可精确测量压气机的压力参数。

3. 可靠温度变送器：量程为 0~100℃，输出 4~20mA，精度 0.5％FS，供电 24VDC，能够准确测量压气机的温度变化，为性能分析提供可靠数据。

4. 智能涡街流量计：输出 1~5V，准确度 0.5％，供电方式 24V，额定压力 6.3Mpa，检定范围 0.6~6m³/h，可实时监测压气机的流量情况。

5. 定制涡街流量计：DN15 口径，采用定制螺纹连接，本体材质为 304 不锈钢，DC24V 供电显示带 2 - 10V 电压信号输出，配备温压补偿功能，专门用于测量压缩空气，耐压 1.6MPA，耐温 250 度，工况流量范围 4 - 20m³/h，满足不同工况下的流量测量需求。

6. 通用变频器：1.5KW/380V 三相通用电机，进线出线均为 380V，可实现对压气机转速的灵活调节，满足多样化的实验要求。

7. 专业实验软件与计算机：配备实验设备（控制对象）软件，用户需自配计算机，通过软件与计算机的配合，可实现实验数据的实时监控、分析和处理。

8. 坚固耐用的实验台：采用 30*30mm 不锈钢方管制作不锈钢框架实验台，配备万向轮带禁锢脚，方便移动和固定，确保实验台的稳定性和耐用性。

9. 实用实验报告测试样本：提供实验报告测试样本，作为调试验收标准，帮助用户更好地完成实验报告的撰写和实验结果的评估。

DYR026Ⅲ 压气机性能实验台凭借其明确的实验目的、卓越的技术指标和优质的配置参数，是高校、科研机构进行压气机性能教学与研究的理想选择。
